BAHAGIAN A

SECTION A

1 Figure 1 shows the sketch plan of contour grid include the location of grid stations, leveling instrument, bench mark BM1 and staff reading.

Rajah 1 menunjukkan pelan lakaran grid kontor yang mengandungi kedudukan stesyen grid, alat aras, batu aras BA1 dan bacaan staf.

Rajah 1

Figure 1

a) Explain the activities that need to do begin from locate grid station up to booking. [ 12 marks]

Terangkan aktiviti yang perlu dilakukan mulai penandaan stesyen grid hingga pembukuan . [ 12markah]

b) Write the booking in Appendix 1 [ 8 marks ]

Lakukan pembukuan dalam Lampiran 1. [ 8 markah ]

2. Figure 2 shows a location plan of new propose flexible pavement road.

Rajah 2 menunjukkan plan lokasi cadangan jalanraya turapan lentur yang baru .

Figure 2

Rajah 2

a) Explain the activities in road construction process at the following stages:

Terangkan aktiviti-aktiviti dalam proses pembinaan jalanraya pada peringkat berikut :

i) Reconnaissance ( 4 marks)

Tinjauan ( 4 markah)

ii) Location survey ( 4 marks)

Ukur lokasi ( 4 markah)

iii) Site clearing and earth work ( 6 marks)

Pembersihan tapak dan kerja tanah ( 6 markah)

iv) Cut and fill ( 6 marks)

Pemotongan dan penambakan ( 6 markah)

BAHAGIAN B

SECTION B

3. Jadual 1 menunjukkan data ujian Proba Mackintosh yang dilaksanakan di tapak bina.

Table 1 shows Mackintosh Probe test data that conducted at site.

Jadual 1

Table 1

a) i) Lengkapkan bilangan hentaman bertokok dalam Lampiran 2 [ 2 markah ]

Complete the cumulative numbers of blows in Appendix 2 [ 2 marks ]

ii) Plot graf kedalaman melawan bilangan hentaman bertokok dengan menggunakan skala paksi y, 1cm: 0.3m dan paksi x, 1cm : 50 bilangan hentaman bertokok. [10 markah]

Plot depth versus cumulative numbers of blows by using scale for y axis,

1cm : 0.3m and x axis, 1cm: 50 cumulative numbers of blows [10 marks ]

b) Hitung dan tentukan keupayaan galas tanah pada kedalaman 1.8 meter. [ 8 markah ] Calculate and determine bearing capacity at 1.8 meter depth [ 8 marks ]

Gunakan graf piawai pada Lampiran 3 bagi menjawab soalan 3b.

Use standard graph at Appendix 3 to answer question 3b

4. Rajah 3 menunjukkan rasuk disokong mudah.

Figure 3 shows a simply supported beam.

Figure 3

Rajah 3

(a) Calculate :

Hitung :

i) P force and reaction force R_A [6 marks]

Daya P dan daya tindakbalas R_A [6 markah]

ii) Shear force at point D and E [4 marks]

Daya ricih pada titik D dan E [4 markah]

iii) Bending moment at point C,D and E [6 marks]

Momen lentur pada titik C, D dan E [6 markah]

(b) Sketch and label :

Lakar dan label :

i) Shear force diagram [2 marks]

Gambarajah daya ricih [2 markah]

ii) Bending moment diagram [2 marks]

Gambarajah momen lentur [2 markah]

BAHAGIAN C

SECTION C

5. Figure 4 shows apart of building frame structure have seriously damaged. Reconstruction process will be done.

Rajah 4 menunjukkan sebahagian struktur kerangka bangunan yang mengalami kerosakan yang serius. Proses membina semula akan dilaksanakan.

Rajah 4

Figure 4

a) Explain 4 factors that affect of serious damage happened at the structure. [ 4 marks ]

Terangkan 4 factor yang menyebabkan kerosakan serius yang berlaku pada struktur itu. [4 markah]

b) Explain the steps of rebuild works for the building up to substructure level. [16 marks]

Terangkan langkah-langkah kerja pembinaan semula bangunan itu sehingga ketahap substruktur [16 markah ]

6. Figure 5 shows a profile of housing area P which has 500 houses and under construction of housing area Q which has 700 houses. J and K are 2 locations a proposed site of service tank Rajah 5 menunjukkan profil kedudukan taman perumahan P yang mengandungi 500 buah rumah dan taman perumahan sedang dalam pembinaan Q yang mengandungi 700 buah rumah. J dan K adalah 2 lokasi cadangan tangki perkhidmatan yang perlu dibina.

Rajah 5

Figure 5

By using sketching, propose and explain:

Berbantukan lakaran, cadang dan terangkan alasan :

(a) An appropriate location of service tank. [6 marks] Lokasi kedudukan tangki perkhidmatan yang sesuai. [6 markah]

(b) An appropriate water distribution method [8 marks] Kaedah pengagihan air yang yang sesuai. [8 markah]

(c) Piping system [6 marks] Sistem perpaipan [6 markah]

7. Figure 6 shows the location plan a housing estate that using septic tank for sewerage treatment. Cause of development and the increase number of population, Local Authority will build a centralize sewerage treatment system.

Rajah 6 menunjukkan pelan lokasi sebuah kawasan perumahan yang menggunakan tangki septik bagi rawatan kumbahan . Akibat pembangunan yang pesat dan pertambahan penduduk, pihak Berkuasa Tempatan akan membina satu sistem rawatan berpusat.

Rajah 6

Figure 6

a) State 4 factors that need to be consider before the sewerage treatment system choose. [ 4 marks ] Nyatakan 4 yang perlu dipertimbangkan faktor sebelum sesuatu sistem rawatan kumbahan dipilih. [ 4 markah ]

b) Trickling Head system and Rotating Biological Contactor System are the most effective system.

Sistem Turas Cucur dan sistem Penyentuh Biologi Berputar adalah merupakan sistem paling berkesan.

i) Suggest a suitable sewerage treatment. [ 2 marks ] Cadangkan satu sistem rawatan kumbahan yang sesuai. [ 2 markah ]

ii) State the difference between both system. [ 6 marks ] Nyatakan perbezaan antara kedua-dua sistem itu. [ 6 markah ]

c) Explain the process suggested at b i. [ 8 marks ] Terangkan proses yang berlaku dalam cadangan b i. [ 8 markah ]

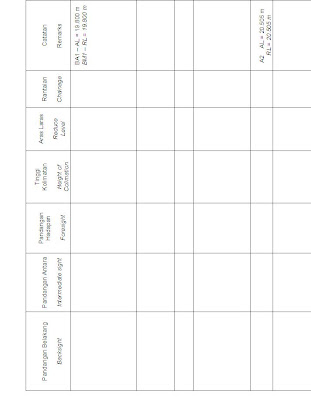

Lampiran 1

Appendix I
